گیج تکی فشار پایین ولیو مدل VMG-1-U-L

نقد و بررسی

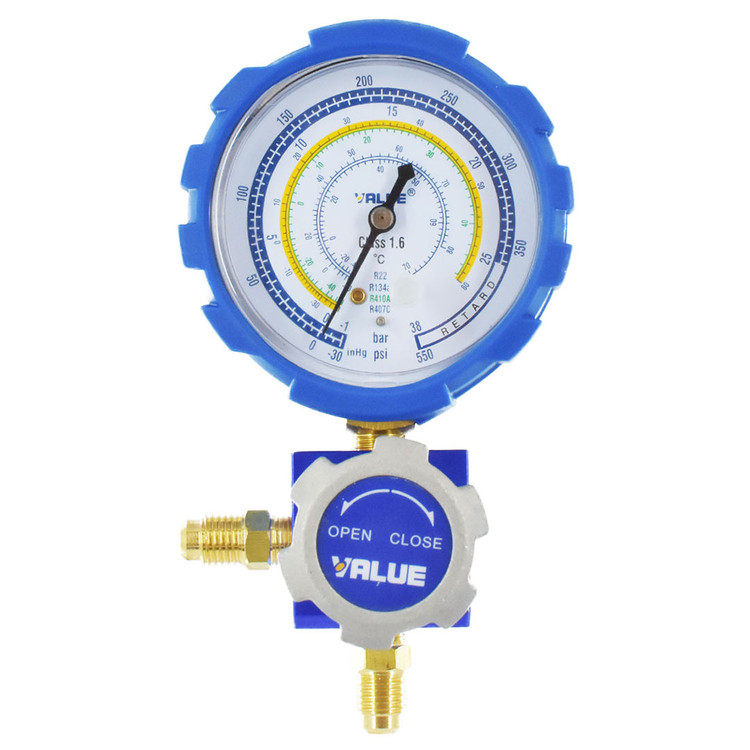

منیفولد سرویس تکی فشار پایین ولیو مدل VMG-1-U-L

مشخصات منیفولد سرویس تکی VALUE مدل VMG-1-U-L

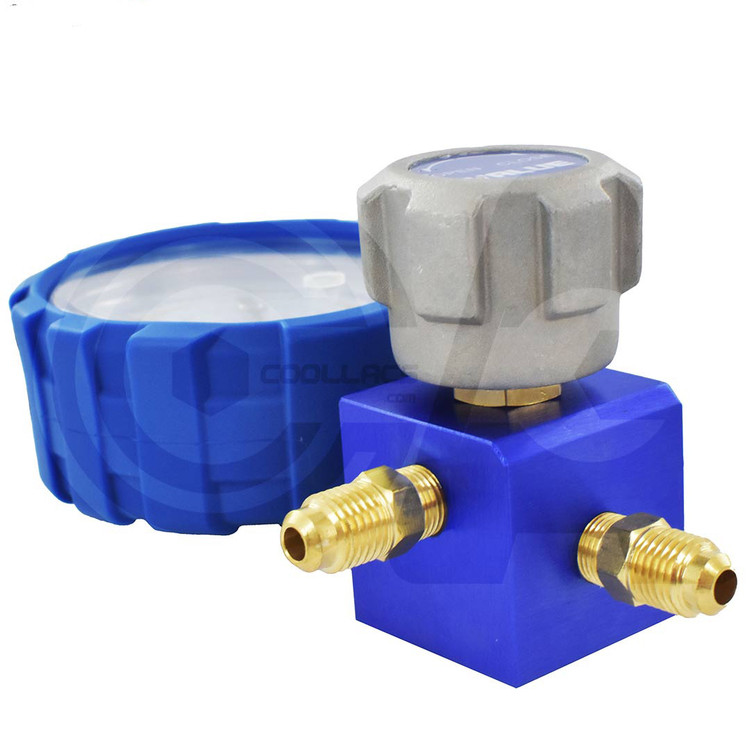

در ادامه به بررسی مشخصات "منیفولد سرویس تکی VALUE مدل VMG-1-U-L" خواهیم پرداخت. این محصول دارای "سایت گلس"، "قابلیت اندازه گیری گاز‌های R410A, R134a ،R22, R407C" و "گیج فشار پائین (آبی) از 30inHG- الی 0 و 0 الی 550PSI" می‌باشد. واحدهای سنجش فشار این محصول inhg و PSI و BAR هستند. سرشیر منیفولد سرویس‌های قدیمی VALUE دارای رنگ آبی و جنس پلاستیکی بودند که از استحکام کافی برخوردار نبوده و حتی در بعضی موارد می‌شکستند. اما در اغلب سری‌های جدید این کمپانی، مثل سری VMG، این سرشیر  طوسی رنگ بوده و دارای بدنه فلزی هستند. سرشیرهای فلزی جدید، عمر کارکرد شیرها را به مقدار قابل توجهی افزایش می‌دهند.

منیفولد سرویس چیست؟

منیفولد سرویس کولرگازی، برای انجام عملیاتی نظیر هواگیری، سنجش فشار‌های سیستم‌، تخلیه و شارژ کولر‌گازی از ماده مبرد‌، شارژ روغن به سیستم، تحت فشار قرار‌دادن سیستم با انواع نشت‌یاب الکترونیکی‌ و گاز‌ ازت‌، از شیر چند راهه یا منیفولد سرویس استفاده می‌شود. منیفولد سرویس‌ها از ابزارهای بسیار حساس و ضروری در تعمیر و سرویس هستند. این سری از دستگاه‌ها عموما در مدل‌های مختلف عقربه ای و دیجیتالی ساخته می شوند. نوع مجهزتر منیفولد سرویس‌ها دارای سایت گلس بر روی محل نصب لوله رابط زرد رنگ هستند.

اجزاء تشکیل دهنده منیفولد سرویس

فشار ضعیف

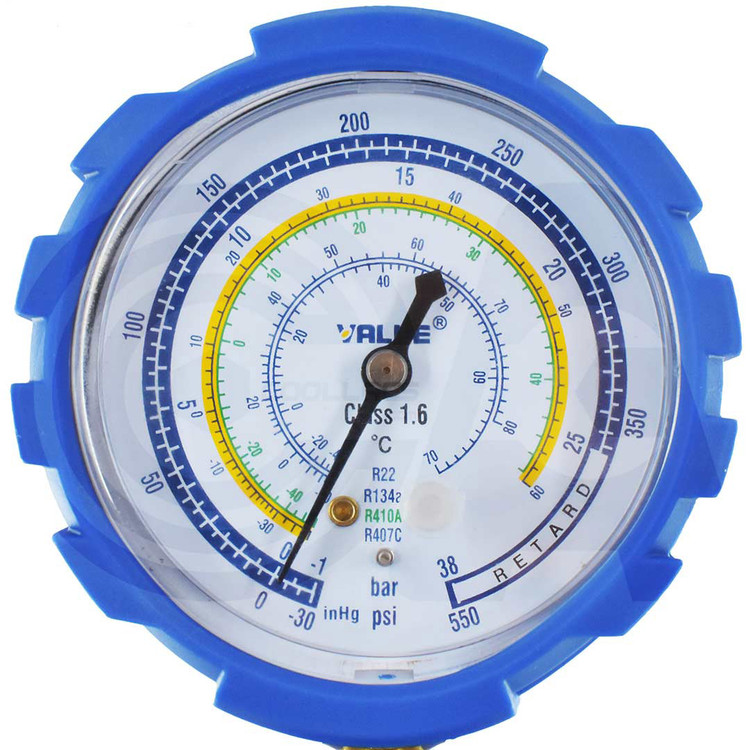

شیر دستی، شیلنگ و فشار‌نمای سمت چپ که به رنگ آبی می‌باشند، قسمت فشار کم منیفولد را تشکیل می‌دهند. این بخش مربوط به بخش فشار ضعیف و یا مرکب است که دارای دو نوع درجه می‌باشد. درجه بالای صفر که تا 550psi تقسیم بندی شده است و برای شارژ ماده سرمازا بکار گرفته می‌شود؛ همچنین به قسمت فشار کم سیکل تبرید نیز متصل می‌شوند. درجه دوم، فشار زیر صفر است که هنگام ایجاد وکیوم و هواگیری از سیستم بکار می‌رود و 30-~0 اینچ جیوه درجه‌بندی شده است.

دیگر اجزاء

شیلنگ وسط که با رنگ زرد شناخته می‌شود، به خط شارژ کپسول مبرد، پمپ وکیوم و یا ظرف روغن متصل می‌گردد.

شیلنگ‌های منیفولد سرویس

بعضی از منیفولد سرویس‌ها به جای استفاده از شیلنگ‌های رنگی، فقط از رنگ سیاه استفاده می‌کنند. بر روی شیلنگ‌های منیفولد سرویس، فشار‌نهایی کار یا "فشار مجاز" بر‌حسب PSI درج شده است. لازم به ذکر است که نبایستی از آنها برای فشار‌های بیشتر از آنچه قید شده استفاده نمود. شیلنگ وسط بعضی از منیفولد‌ سرویس‌ها به رنگ سفید و یا مشکی نیز می‌باشد. فشار کار شیلنگ‌های منیفولد سرویس در حد 500PSI و فشار تست آنها در کارخانه در حدود 2000PSI می‌باشد. این شیلنگ‌ها در طول‌های 90 سانتی‌متر، 120 سانتی‌متر و 180 سانتی‌متری در بازار قابل تهیه هستند.

سایت گلس

برای کنترل جریان ماده مبرد عبوری از منیفولد‌ سرویس، بر روی بعضی از آنها شیشه رویت مایع مبرد یا "سایت گلاس" وجود دارد.
