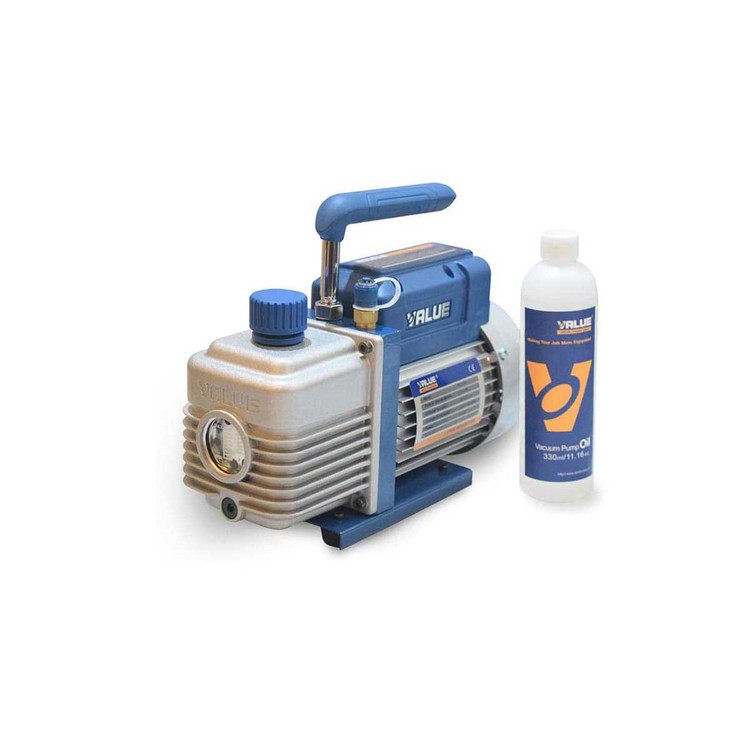

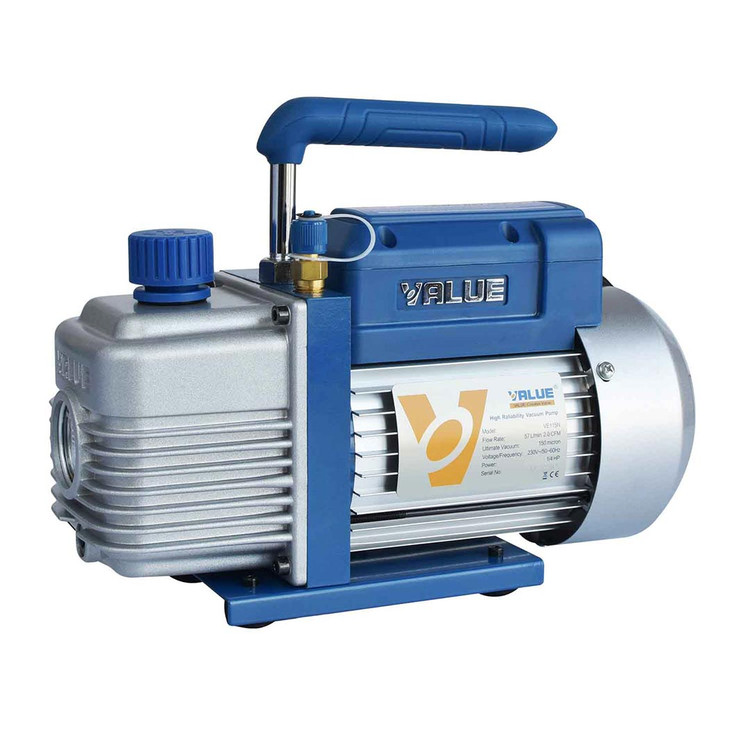

پمپ وکیوم (خلا) تک مرحله ای ولیو مدل VE115N با توان 1/4 اسب بخار
برند:ولیو
نقد و بررسی
ویژگی های محصول:
- وزن سبک
- کارایی و بهره مفید
- حجم کم
- بدنه مستحکم و یکپارچه
پمپ وکیوم تک مرحله ای VALUE سری VE N
این پمپ وکیوم یکی از محبوبترین پمپ های خلاء از برند VALUE در میان تکنسینهای سیستم تهویه مطبوع است.
این محصول قابل استفاده برای گازهای R12 ،R22 ،R134a ،R407c ،R410a میباشد. به زبان سادهتر، قابل استفاده برای سیستم تهویه مطبوع خانگی، یخچال فریزر خانگی و کولر اتومبیل نیز هست. پمپ وکیوم تک مرحله ای VALUE سری VE N شامل 5 محصول میشوند. "VE115N", "VE125N", "VE135N", "VE160N", "VE180N" از این دسته هستند.
"همچنین ترجمهی صفحهی ویژگیهای محصولات این کاتالوگ (بصورت کاملاً تخصصی و اختصاصی) توسط تیم جهان جهانگیری صورت پذیرفته است.
|
مدل |
VE115N |
VE125N |
VE135N |
VE160N |
VE180N |
||||||
|
فرکانس |
50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |
| میزان جریان | CFM | 1.8 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| L/Min | 51 | 57 | 70 | 84 | 100 | 113 | 170 | 198 | 226 | 254 | |
| خلا نهایی | فشار جزیی | 2Pa | 2Pa | 2Pa | 2Pa | 2Pa | |||||
| فشار کل | 150 میکرون | 150 میکرون | 150 میکرون | 150 میکرون | 150 میکرون | ||||||
|
توان موتور(HP) |
¼ | ¼ | ⅓ | ½ | ¾ | ||||||
|
اتصالات ورودی |
Flare"¼ | Flare"¼ | Flare ¼ & 3/8 | Flare ¼ & 3/8 | Flare ¼ & 3/8 | ||||||
|
مخزن روغن(ml) |
250 | 250 | 250 | 415 | 660 | ||||||
|
ابعاد (mm) |
224*124*290 | 224*124*290 | 234*124*318 | 244*138*337 | 257*145*395 | ||||||
|
وزن خالص(kg) |
6.6 | 7.1 | 8.0 | 10.0 | 14.7 | ||||||
|
متر مکعب ( M3) |
2.5 | 4.2 | 6 | 10.2 | 13.2 | ||||||
|
اقلام همراه |
1عدد روغن پمپ وکیوم 330Ml | 1عدد روغن پمپ وکیوم 330Ml | 1عدد روغن پمپ وکیوم 330Ml | 2عدد روغن پمپ وکیوم 330Ml | 2عدد روغن پمپ وکیوم 330Ml | ||||||
پمپ وکیوم چیست؟
پمپ "وکیوم" یا "خلأ" دستگاهی است که با تخلیه مولکولهای هوا (یا گازهای دیگر) از یک محفظهٔ آببندی شده، یک فشار منفی (یا خلأ نسبی) ایجاد میکند. این وسیله نخستین بار در سال ۱۶۵۰ میلادی توسط دانشمند آلمانی اتو فون گریکه و با انجام آزمایش نیمکره ماگدبورگ اختراع شد. از آن پس مدلهای گوناگونی بر این اساس و برای استفادههای مختلف ساخته شدهاست. پمپهای خلأ، با اتاقکها و روشهای عملیاتی گوناگون خود میتوانند طیف گستردهای از سیستمهای ایجاد خلأ را به وجود آورند. گاهی اوقات برای انجام کار مشخصی از بیش از یک پمپ استفاده میشود. این پمپها میتوانند به صورت سری یا موازی در یک برنامهٔ واحد استفاده شوند. با استفاده از یک پمپ جابجایی مثبت که مقداری گاز را از دهانهٔ ورودی به کانال خروجی (اگزوز) منتقل میکند میتوان یک خلاء جزئی، یا خلاء تقریبی ایجاد کرد. به دلیل محدودیتهای مکانیکی، این گونه پمپها تنها میتوانند خلأ محدودی ایجاد کنند. برای رسیدن به یک خلاء بالاتر، میتوان از روشهای دیگر و گاهی هم افزودن پمپهای دیگری به صورت سری استفاده کرد.
خلاء بالا
دستیابی به خلأ بالا کار دشواری است. زیرا همهٔ مواد زمانی که در معرض خلأ قرار گیرند، کم و بیش به شکلی واکنش نشان میدهند. تبخیر، آزاد شدن گازهای قبلاً جذب شده (جذب سطحی) و دیگر پدیدهها، خلأ ایجاد شده را پر میکنند. درواقع از رسیدن به میزان خلأ دلخواه جلوگیری میکنند. معمولاً تمام سطحی که با خلأ در تماس هستند باید از موادی که در دمای بالا پخته شده باشند، تهیه شوند تا از میزان این گازها بکاهند.
انواع پمپهای وکیوم
به صورت کلی سه دسته اصلی پمپ وکیوم داریم. "آب در گردش"، "رینگ آبی" یا "پمپ وکیوم آبی"، "پمپ وکیوم روغنی" و "پمپ وکیوم خشک". نوع "آبی" بیشتر در صنایع سنگین کاربرد دارد. درواقع این نوع از پمپها از آب برای خنک کردن استفاده میکنند. پمپ "روغنی" نیز در صنایع متوسط کاربرد دارد و از روغن جهت خنک کردن استفاده میکند. کاربرد پمپ وکیوم خشک نیز در صنایع سبک بوده و هوای ورودی در آن، کار خنککنندگی را برعهده دارد.
فشار هوا
وکیومها براساس میزان فشار هوا به چهار گروه اصلی طبقه بندی میشوند:
- وکیوم پایین
- وکیوم متوسط
- وکیوم بالا
- وکیوم فوق بالا
اساس کار پمپ وکیوم
پمپ وکیومهای PVI از دو قسمت اصلی روتور ROTOR (شفت و پروانه) و بدنه (سیلندر و سرسیلندرها) تشکیل شدهاند که در عین مکانیسم عمل ساده، از کیفیت بهرهوری بالائی برخوردار است. جنس قطعات پمپها از کیفیت بالا و عملیات ماشینکاری آنها بر طبق استانداردهای ISO,DIN با دقتهای در حد صدم میلیمتر صورت میگیرد. این امر باعث به حداقل رساندن میزان نشتی داخلی و افزایش راندمان دستگاه میشود. هر دستگاه از لحاظ ظرفیت، فشار، میزان خلاء، مصرف قدرت و راندمانهای مختلف آزمایش کامل میشود. همچنین کلیه قطعات در مراحل اقلام ورودی، ماشینکاری، ساخت، مونتاژ و تحویل نهائی ۱۰۰% توسط بخش Q.C کارخانه کنترل میشود.
محدوده فشار و خلا نهایی پمپ وکیوم چقدر است؟
سیستم های مکش در دسته بندی گسترده ای از محدوده فشار زیر قرار می گیرند:
-
- خلاء کم: > اتمسفر تا ۱٫۳۴ میلی بار معادل ۱ Torr
- خلاء متوسط: ۱٫۳۴ میلی بار معادل ۱ Torr تا۴ الی ۱۳٫۴ میلی بار معادل Torr3-10
- خلاء بالا: ۴ الی ۱۳٫۴ میلی بار معادل ۱۰ -۳ Torr تا ۹٫۴ الی ۱۳٫۴ میلی بار معادل ۱۰ -۷ Torr
- خلاء فوق العاده بالا: ۹٫۴ الی ۱۳٫۴ میلی بار معادل -۷ Torr تا 13.4 الی ۱۴٫۷ میلی بار معادل ۱۰ -۱۱ Torr
- خلاء خیلی شدید: فشار بیشتر از ۱۳٫۴ الی ۱۴٫۷ میلی بار معادل < Torr 11-10
